Platine et transfert angulaire

lundi 11 novembre 2024

Nous proposons des lignes complètes pour le transport de palettes et de charges.

Apprenez les possibilités de base de changer la direction du transport. Platines et transferts angulaires.

Dispositifs pour inverser le transport

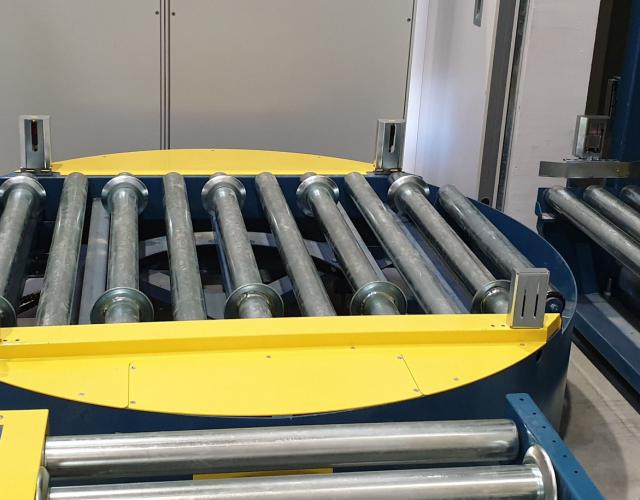

Platines

Le plateau tournant est utilisé pour changer la direction du mouvement de la palette tout en faisant tourner la palette du même angle. Les plateaux tournants à rouleaux entraînés avec un angle de rotation de 90 degrés sont les plus couramment utilisés.

Les platines sont utilisées pour les petites et moyennes capacités. Lorsque l'objectif est de transporter des palettes sans changer le sens de la palette. Les plateaux tournants pour palettes sont unifiés avec des convoyeurs à rouleaux. Avec ascenseurs et pick-up de palettes.

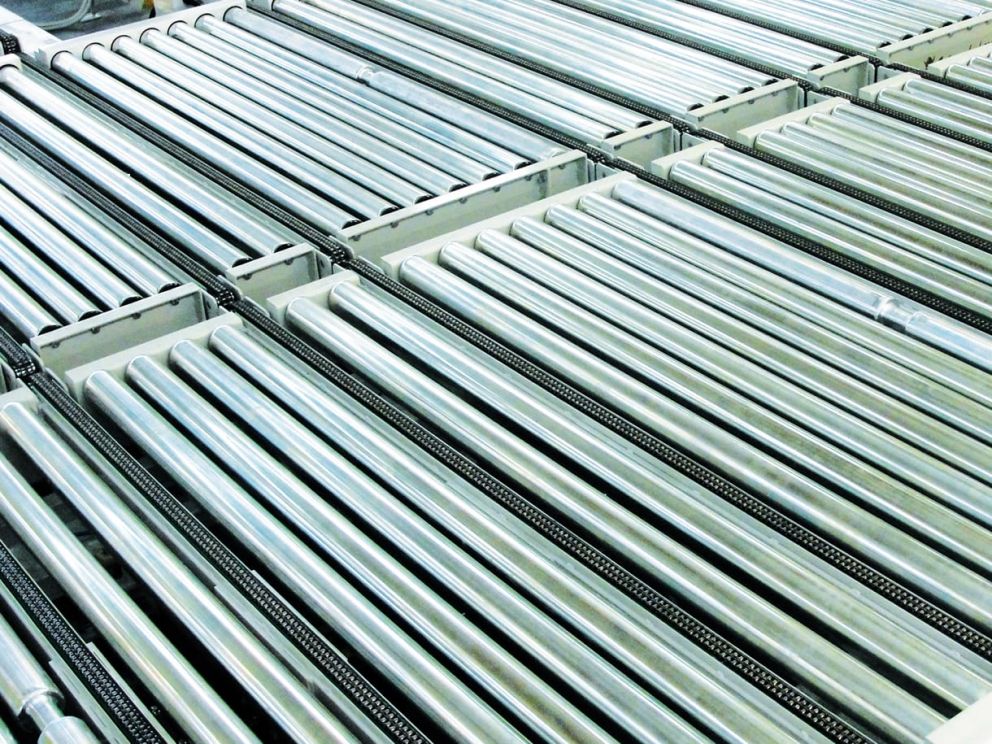

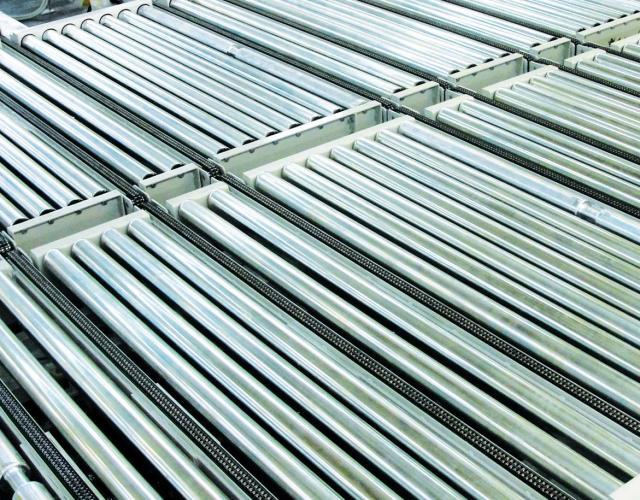

transmissions angulaires

La transmission angulaire consiste en un convoyeur à rouleaux et un convoyeur à chaîne à levage pneumatique ou électrique qui pénètre avec celui-ci.

Les chaînes soulevées se trouvent entre les rouleaux. La transmission angulaire permet de changer le sens de déplacement des palettes à 90 ° sans faire tourner la palette elle-même. Comparé aux platines, le temps nécessaire pour changer de direction est plus court.

La transmission angulaire est utilisée lorsque nous voulons changer la direction du mouvement de la palette de transversal à longitudinal ou lorsque nous voulons une efficacité de ligne élevée.

transmissions angulaires

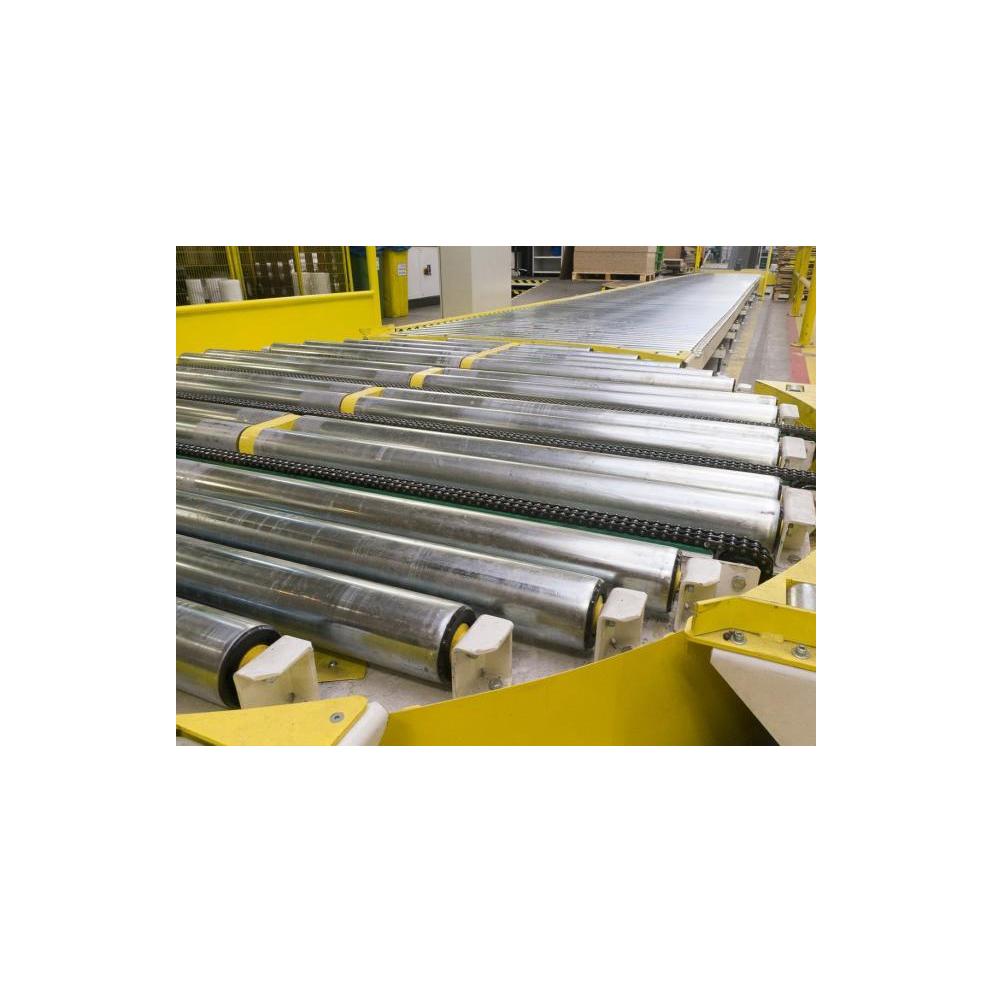

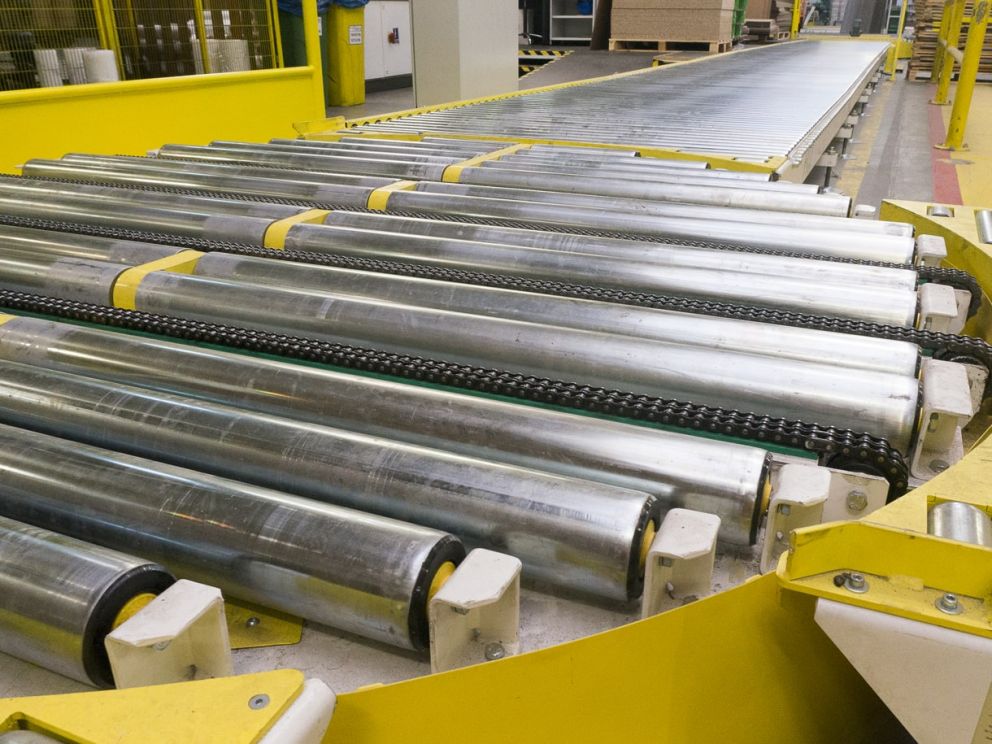

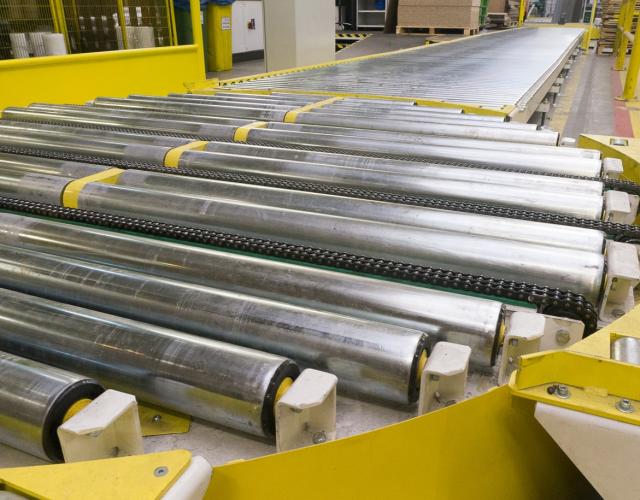

Platines à transmission angulaire

Le plateau tournant à transmission angulaire est une combinaison de deux dispositifs: plateau tournant et transmission angulaire, il combine les avantages des deux dispositifs.

En fonction des besoins, nous pouvons contrôler librement le sens de déplacement et le sens de rotation des palettes.

Platines à transmission angulaire

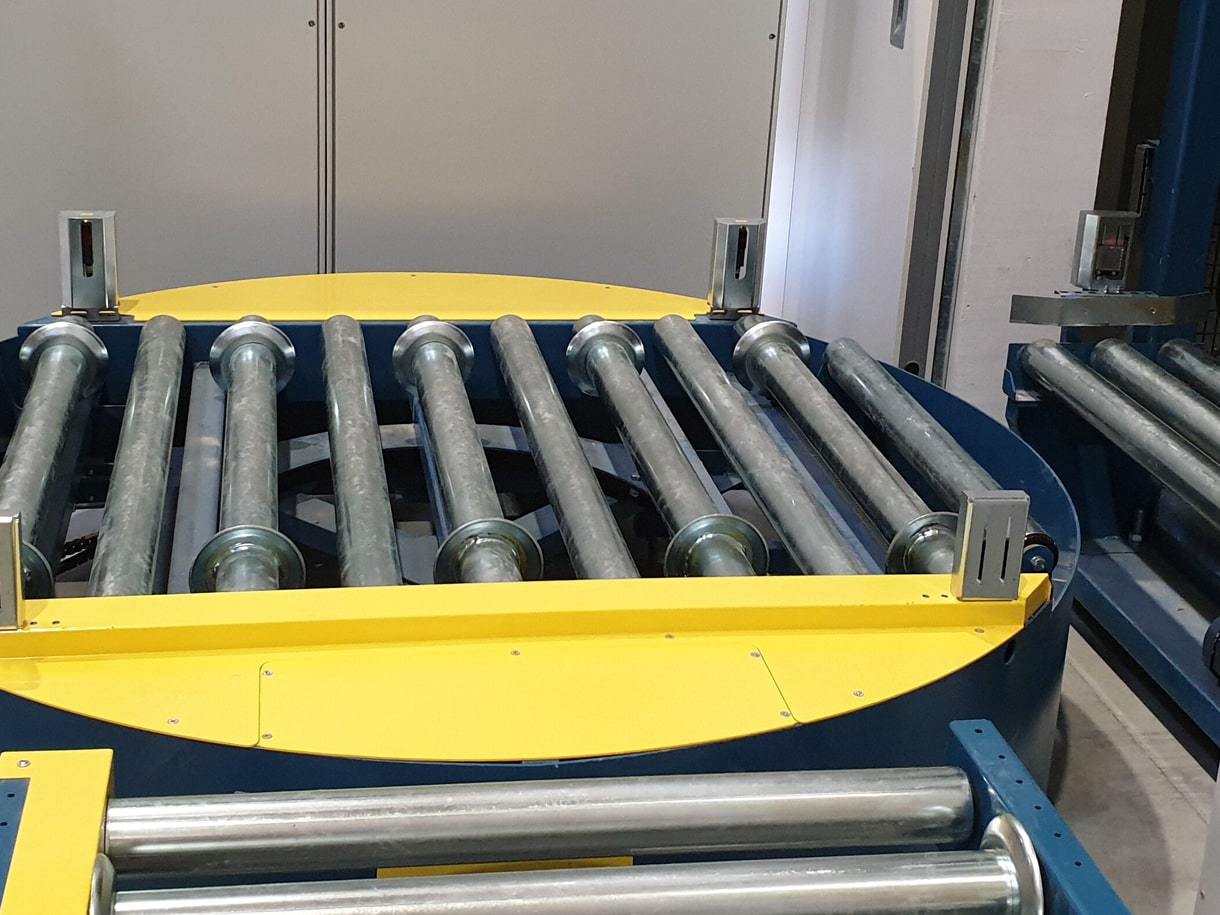

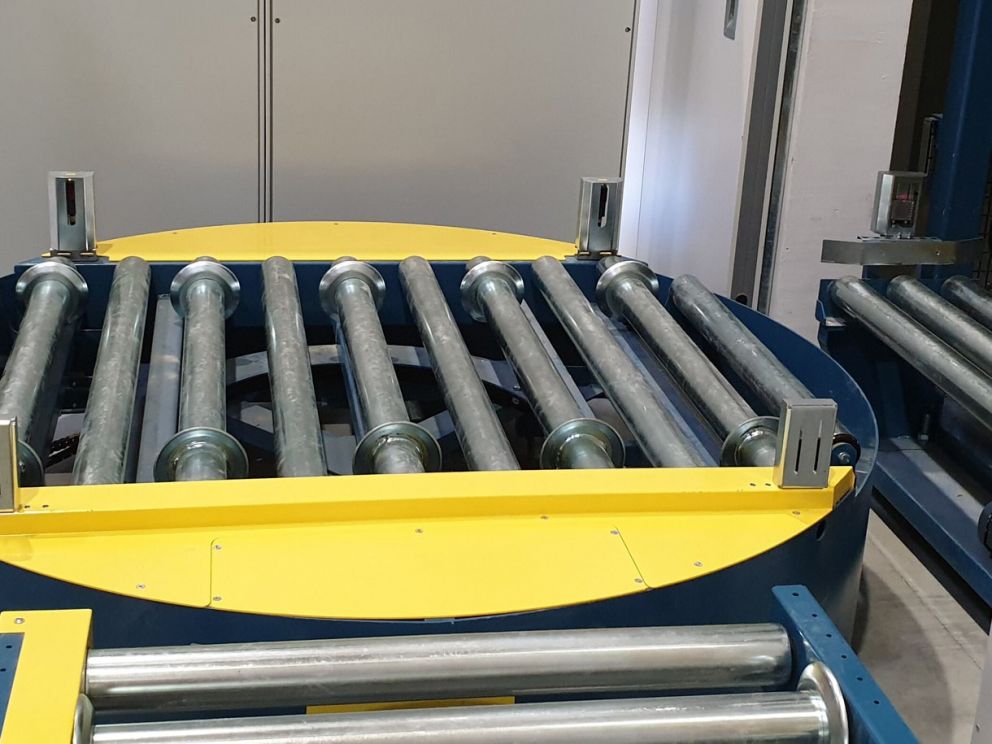

Un plateau tournant avec une faible hauteur de transport

Regardez la vidéo présentant notre implémentation pour PHUP Gniezno.
