Normes des rayonnages métalliques pour charges lourdes
L'utilisation de palettiers ou rayonnages métalliques pour charges lourdes est la solution pour stocker des produits en hauteur avec une maximum de volumes sur un minimum de surfaces au sol. Des normes pour ces racks de stockage ou palettiers doivent être respectées, notamment au moment de l'élaboration du cahier des charges de vos installations, afin de garantir la sécurité des intervenants lors de la construction, de l'exploitation et la maintenance des rayonnages métalliques pour charges lourdes.
L'IRSN ou Institut National de Recherche et de Sécurité est un organisme scientifique et technique, qui met au service des entreprises des documents sur l'hygiène et la sécurité au travail, dans une démarche de prévention des risques professionnels.

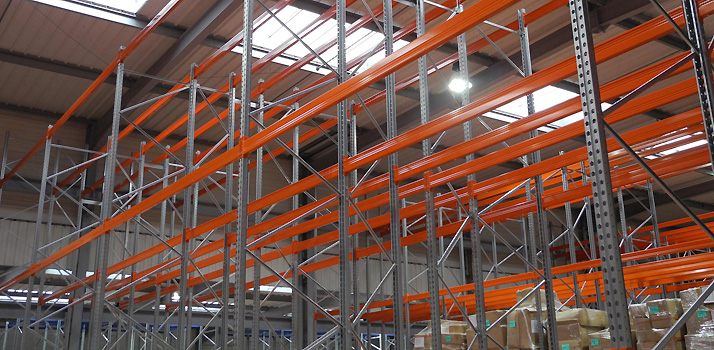

Les racks de stockage ou palettiers sont des rayonnages métalliques constitués d'échelles (ensemble composé de 2 montants munis de pieds, réunis au moyen d'une treillis et destiné à supporter les niveaux de stockage) et de lisses (éléments porteurs horizontaux reliant 2 échelles consécutives générelemnt accroché sur les montatns), destinés au stockage de charges lourdes le plus souvent conditionnées sur palettes.
IRSN - Rappel des normes racks de stockage ou palettiers
L'IRSN rappelle que les normes des racks de stockage ou palettiers concernent tout d'abord l'ensemble des dispositions générales du Code du travail relatives aux équipements de travail :
- Article L. 4321-1 du Code du travail : Les équipements de travail et les moyens de protection mis en service ou utilisés dans les établissements destinés à recevoir des travailleurs sont équipés, installés, utilisés, réglés et maintenus de manière à préserver la santé et la sécurité des travailleurs, y compris en cas de modification de ces équipements de travail et de ces moyens de protection.
- Article R. 4321-1 du Code du travail : L'employeur met à la disposition des travailleurs les équipements de travail nécessaires, appropriés au travail à réaliser ou convenablement adaptés à cet effet, en vue de préserver leur santé et leur sécurité.
Normes des racks de stockage ou palletiers se réfèrent ensuite aux normes NF EN 15512, NF EN 15629 et NF EN 15620, qui permettent de satisfaire aux exigences de sécurité relatives à la conception et à la construction de ces rayonnages métalliques pour charges lourdes et en l'absence de prescriptions réglementaires spécifiques.
- Norme NF EN 15512 juin 2009 : Systèmes de stockage statiques en acier - Systèmes de rayonnages à palettes réglables - Principes applicables au calcul des structures.
La présente Norme européenne spécifie les exigences de calcul des structures, applicables à tous les types de systèmes de rayonnages à palettes réglables fabriqués à partir d'éléments en acier, destinés au stockage d'unités de charge et soumis à des charges essentiellement statiques. Les systèmes non contreventés et contreventés sont inclus.
- Norme NF EN 15629 Décembre 2008 : Systèmes de stockage statiques en acier - Spécification du système de stockage
La présente Norme européenne fournit des lignes directrices relatives aux spécifications techniques permettant le calcul de systèmes de rayonnage à palettes et à tablettes sous leurs différentes formes, telles que les rayonnages à palettes réglables (APR), les rayonnages à pont roulant, les rayonnages à accumulation statique ouvert sur une face (DIR) ou les rayonnages à palettes et à tablettes en porte-à-faux, comprenant ses différentes formes de construction, équipés de systèmes de manutention mécaniques actionnés et commandés manuellement. D'autres formes de systèmes de stockage ne sont que partiellement abordées et un traitement plus en profondeur, qui ne relève pas du domaine d'application de la présente norme, peut s'avérer nécessaire. La présente Norme européenne fournit les lignes directrices permettant au rédacteur de spécifications relatives aux systèmes de stockage de coordonner les fournisseurs de l'ensemble des appareils, ainsi que leurs responsabilités individuelles. La présente Norme européenne ne couvre ni les systèmes de stockage fabriqués à partir de matériaux autres que de l'acier (à l'exception de certains accessoires) ni les équipements de stockage destinés aux particuliers.
- Norme NF EN 15620 Décembre 2008 : Systèmes de stockage statiques en acier - Rayonnages à palettes réglables - Tolérances, déformations et jeux.
La présente Norme européenne spécifie les tolérances, déformations et jeux applicables dans le cadre de la production, de l'assemblage et de l'édification d'un rayonnage à palettes, y compris son interaction avec le sol. Ces tolérances, déformations et jeux sont des éléments importants eu égard aux exigences de fonctionnement et garantissent l'interaction du matériel de manutention utilisé par du personnel formé et qualifié, en association avec le type particulier de système de rayonnage. Les conditions d'interaction sont également primordiales dans la détermination de la fiabilité du système de rayonnage. Il s'agit de limiter les risques de choc de chariot de manutention, de choc de palette ou de panne. La philosophie de conception en matière de sécurité données dans le prEN 15512 est basée sur la conformité avec la présente norme. Elle donne des recommandations sur un large éventail de questions, notamment les limites de tolérance liées aux jeux, à la fabrication, à l'assemblage et à l'édification, ainsi que celles liées à la flèche ou à la déformation sous charge. Elle est limitée aux systèmes de rayonnage à palettes réglables actionnés par des chariots de manutention ou des ponts roulants gerbeurs. L'ajout dans ce texte des systèmes à accumulation, à double profondeur et satellites sera pris en compte dans le futur. Elle exclut spécifiquement les tolérances et déformations des chariots et ponts roulants gerbeurs. Il est de la responsabilité du fournisseur du chariot ou du pont roulant gerbeur, et de celle du client ou de l'utilisateur, de s'assurer que les tolérances, les déformations et les jeux sont acceptables dans le cadre d'un fonctionnement sûr de l'ensemble du système, comme le prévoit la présente Norme européenne. Elle doit être lue conformément aux dernières recommandations des fournisseurs du chariot et du pont roulant gerbeur concernant les rayons de braquage, les tolérances et les déformations du chariot ou des ponts roulants gerbeurs.
Votre cahier des charges d'installation de palettiers avec Spade Equipements
Spade Equipements est votre partenaire privilégié pour définir le cahier des charges de votre installation de racks de stockage ou palettiers. Son bureau d'étude possède la connaisance prfessionnel des nombreuses normes de sécurité et vous aidera dans l'élaboration du cahier des charges de vos installations, afin de garantir la sécurité des intervenants lors de la construction, de l'exploitation et la maintenance des rayonnages métalliques pour charges lourdes.
Très utilisés pour aménager une zone de stockage, une surface de stockage, les racks de stockage ou palettiers permettent de stocker des palettes.
Les rayonnages à palettes sont d'importantes structures permettant de stocker des palettes en hauteur. Ils peuvent être intégrés à une plateforme industrielle (en étant mis en place soit sur le niveau inférieur dans le cas des mezzanines sur racks soit sur plusieurs niveaux dans le cas des mezzanines passerelles). Etant donné qu'avec les palettiers des produits sont stockés en hauteur, il existe un risque d'accident dû par exemple à la chute d'un objet.
Pour prévenir ces risques il existe des normes (notamment les normes de l'INRS concernant l'installation de palettiers). Des mesures préventives sont à prendre pour éviter les accidents qui, dans le cas des palettiers, ont plusieurs causes : le choc des engins de manutention contre le palettier, la déformation du palettier ou encore l'instabilité du rayonnage à palettes pouvant s'expliquer par un défaut de planéité ou d'horizontalité du sol.
Les problèmes de sécurité peuvent aussi être expliqués par le fait que l'entrepôt est mal agencé, par le passage fréquent d'intervenants entre les allées de stockage. De même, il est important de s'assurer que les conditions d'exploitation du palettier sont favorables, que le palettier n'est pas surchargé.
Pour éviter ces problèmes concernant les palettiers, des mesures de sécurité devront être adoptées au moment de la rédaction du cahier des charges.
Aussi, les opérateurs devront être formés, des protections industrielles devront être mises en place pour protéger par exemple les abords d'un palettier des engins de manutention. De même, la charge admissible du palettier devra être respectée et les charges devront être correctement rangées et positionnée. La hauteur de pose et de dépose doit aussi être adaptée. SPADE Equipements vous invite à télécharger la documentation de l'INRS pour en savoir plus à ce sujet.
